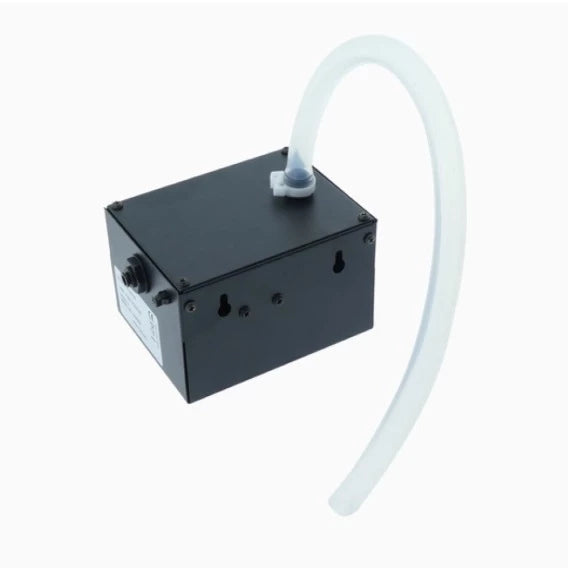

Vannpumpekit for Faber E-Matrix og Dimplex Cassette

Dette vannpumpesettet kan brukes til Faber og Dimplex automatiske vannfyllingssystemer. Settet kan også konverteres til manuell fylling hvis det er nødvendig. For manuell fylling må vanntanken plasseres i nærheten og være lett tilgjengelig, slik at den kan fylles regelmessig.

Bruk kun filtrert/avkalket vann med dette pumpesettet. Sørg alltid for at enheten står på en jevn overflate. Vær oppmerksom på at det kan høres en lyd fra pumpen i stille omgivelser, noe som er normalt. Vanntank, sump, lokk, tankhette og luftfiltre bør rengjøres ukentlig, spesielt i områder med hardt vann.

Installasjon av pumpesett

Velg en passende vanntank for installasjonen. Denne følger ikke med. Nedenfor er noen eksempler på passende tankstørrelser:

• E-matrix: ca. 200 ml vann per time
• E-MatriX Linear: ca. 400 ml vann per time
• Cassette/Mistero 500: ca. 200 ml vann per time
• Cassette/Mistero 1000: ca. 400 ml vann per time
• e-Slim Linear 1200/450: ca. 400 ml vann per time
• e-Slim Linear 1700/450: ca. 600 ml vann per time
• e-Slim Linear 2200/450: ca. 800 ml vann per time

En 10L tank gir følgende driftstider:

• E-matrix: ca. 50 timer
• E-MatriX Linear: ca. 25 timer
• CAS500: ca. 50 timer
• CAS1000: ca. 25 timer
• e-Slim Linear 1200/450: ca. 25 timer
• e-Slim Linear 1700/450: ca. 16,5 timer
• e-Slim Linear 2200/450: ca. 12,5 timer

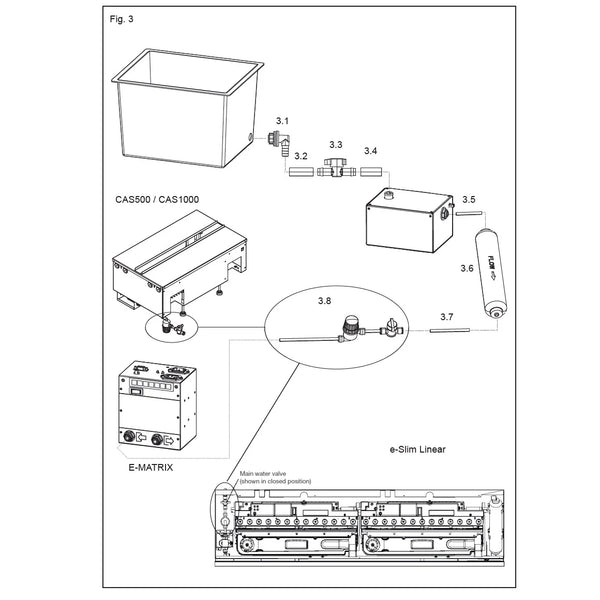

En boremaskin er nødvendig for å lage et hull i vanntanken (figur 3.1 i installasjonsmanualen) for å passe til tankens gjennomføring. Bor eller hullsag må ha en diameter på 16-20 mm. Vennligst velg en passende hullsag eller bor for materialet tanken er laget av.

Plassering av pumpe og vanntank

Finn en passende plassering for pumpeboksen og vanntanken som oppfyller følgende krav:

• Enkel påfylling av tanken
• Enkel rengjøring av tanken
• Innen 2 meter fra produktet
• Enkel tilgang for fremtidig service og vedlikehold av pumpeboksen
• Tilstrekkelig avstand for å forhindre at vann spruter på elektriske deler

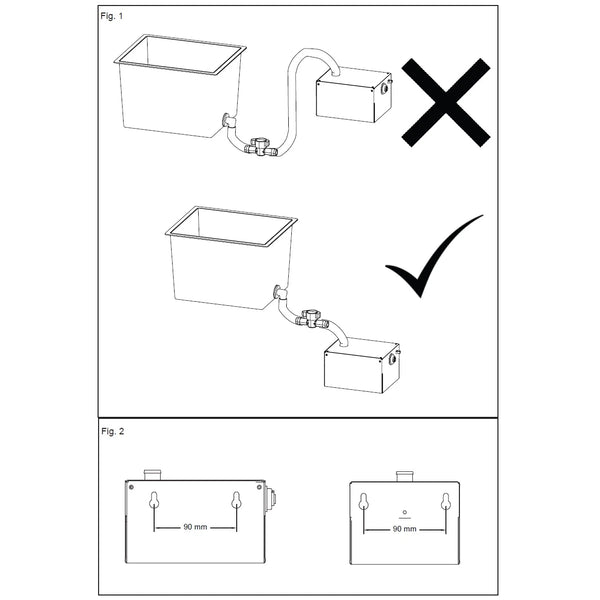

Viktig: Pumpeboksen må plasseres under utløpet av vanntanken (Fig. 1 i installasjonsmanualen) for å sikre at pumpen kan fylles med vann. Merk at pumpeboksen aldri må kjøre uten vannforbindelse. Tanken og pumpen kan plasseres maksimalt 2 meter under vannivået i produktets sump. Det anbefales ikke å plassere tanken over produktet.

Bygg et passende stativ for vanntanken og plasser pumpeboksen under utløpet av tanken. Pumpeboksen kan plasseres på gulvet eller monteres ved hjelp av hullene på baksiden eller siden av pumpeboksen (Fig. 2 i installasjonsmanualen). For å bruke hullene, skru to passende skruer inn i monteringsstedet med en avstand på 90 mm. La 5-10 mm av hver skrue stikke ut, og heng pumpeboksen på skruene.

Les mer i installasjonsguiden angående vannforbindelsen til pumpen.
